Prescrizioni Generali Per I Cartelli Segnaletici
PRESCRIZIONI GENERALI PER I CARTELLI SEGNALETICI
PRESCRIZIONI GENERALI PER I CARTELLI SEGNALETICI
1. Caratteristiche intrinseche
1.1. Forma e colori dei cartelli da impiegare sono definiti al punto 3, in funzione del loro oggetto specifico (cartelli di divieto, di avvertimento, di prescrizione, di salvataggio e per le attrezzature antincendio).
1.2. I pittogrammi devono essere il più possibile semplici, con omissione dei particolari di difficile comprensione.
1.3. I pittogrammi utilizzati potranno differire leggermente dalle figure riportate al punto 3 o presentare rispetto ad esse un maggior numero di particolari, purché il significato sia equivalente e non sia reso equivoco da alcuno degli adattamenti o delle modifiche apportati.
1.4. I cartelli devono essere costituiti di materiale il più possibile resistente agli urti, alle intemperie ed alle aggressioni dei fattori ambientali.
1.5. Le dimensioni e le proprietà colorimetriche e fotometriche dei cartelli devono essere tali da garantirne una buona visibilità e comprensione.
1.5.1. Per le dimensioni si raccomanda di osservare la seguente formula: A > L2/200016
Ove A rappresenta la superficie del cartello espressa in m2 ed L è la distanza, misurata in metri, alla quale il cartello deve essere ancora riconoscibile. La formula è applicabile fino ad una distanza di circa 50 metri.
1.5.2. Per le caratteristiche cromatiche e fotometriche dei materiali si rinvia alla normativa di buona tecnica dell’UNI.
Richiami all’Allegato XXV, punto 1:
- ALL. XXVI, punto 3 - ALL. XXVI, punto 5 - ALL. XXIX, punto 1.4
2. Condizioni d’impiego
2.1. I cartelli vanno sistemati tenendo conto di eventuali ostacoli, ad un’altezza e in una posizione appropriata rispetto all’angolo di visuale, all’ingresso alla zona interessata in caso di rischio generico ovvero nelle immediate adiacenze di un rischio specifico o dell’oggetto che s’intende segnalare e in un posto bene illuminato e facilmente accessibile e visibile.
Ferme restando le disposizioni di cui al presente decreto, in caso di cattiva illuminazione naturale sarà opportuno utilizzare colori fosforescenti, materiali riflettenti o illuminazione artificiale.
2.2. Il cartello va rimosso quando non sussiste più la situazione che ne giustificava la presenza.
Richiami all’Allegato XXV, punto 2:
- ALL. XXVI, punto 3
3. Cartelli da utilizzare

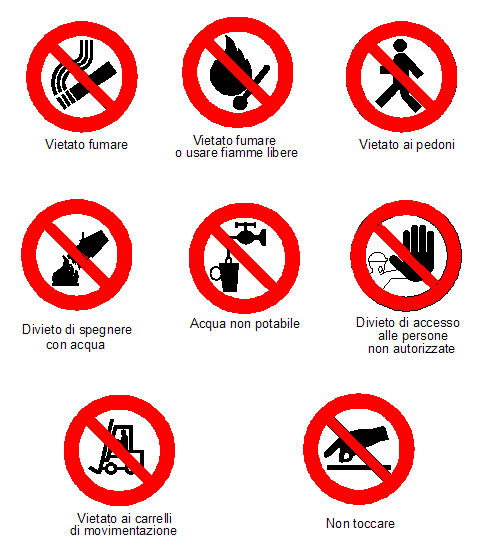

3.1. Cartelli di divieto
Caratteristiche intrinseche:
- forma rotonda,
- pittogramma nero su fondo bianco; bordo e banda (verso il basso da sinistra a destra lungo il simbolo, con un’inclinazione di 45°) rossi (il rosso deve coprire almeno il 35% della superficie del cartello).
16 Formula corretta nella notazione anche in base al confronto con la previgente normativa (ex. D.lgs. 493/96 all. II)
PRESCRIZIONI GENERALI PER I CARTELLI SEGNALETICI

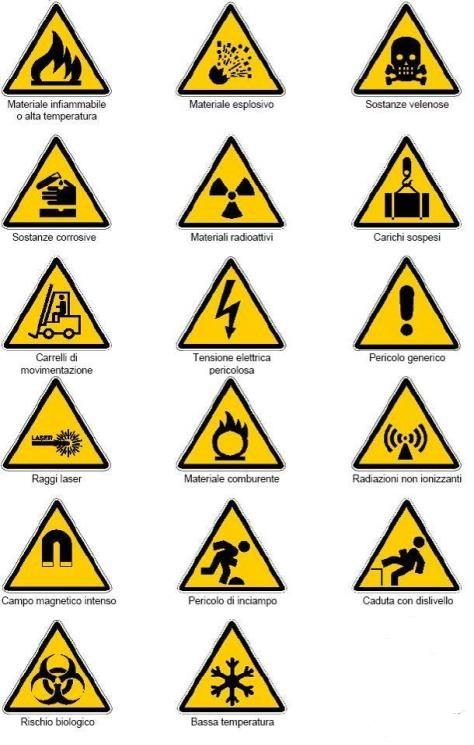

3.2. Cartelli di avvertimento17
Caratteristiche intrinseche:
- forma triangolare,
- pittogramma nero su fondo giallo, bordo nero (il giallo deve coprire almeno il 50% della superficie del cartello).
17 Con Decreto Legislativo 15 febbraio 2016, n. 39 (GU n.61 del 14/03/2016, in vigore dal 29/03/2016) è soppresso il cartello di avvertimento «sostanze nocive e irritanti» ed è aggiunta la seguente nota collegata al segnale di avvertimento «Pericolo generico»: «Questo cartello di avvertimento non deve essere utilizzato per mettere in guardia le persone circa le sostanze chimiche o miscele pericolose, fatta eccezione nei casi in cui il cartello di avvertimento è utilizzato conformemente alla presente sezione per indicare i depositi di sostanze o miscele pericolose.
PRESCRIZIONI GENERALI PER I CARTELLI SEGNALETICI

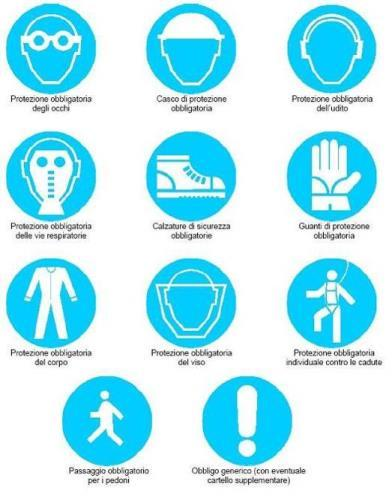

3.3. Cartelli di prescrizione
Caratteristiche intrinseche:
- forma rotonda,
- pittogramma bianco su fondo azzurro (l’azzurro deve coprire almeno il 50% della superficie del cartello).

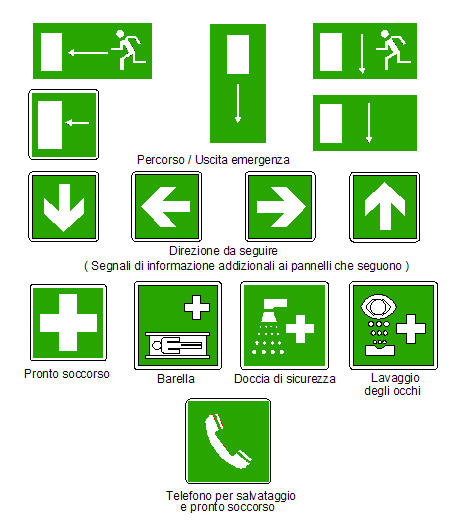

3.4. Cartelli di salvataggio
Caratteristiche intrinseche:
- forma quadrata o rettangolare,
- pittogramma bianco su fondo verde (il verde deve coprire almeno il 50% della superficie del cartello).
PRESCRIZIONI GENERALI PER I CARTELLI SEGNALETICI

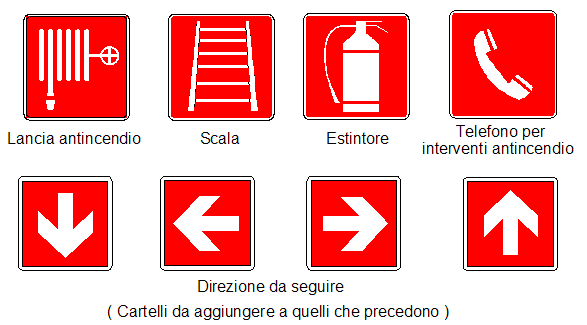

3.5. Cartelli per le attrezzature antincendio
Caratteristiche intrinseche:
- forma quadrata o rettangolare,
- pittogramma bianco su fondo rosso (il rosso deve coprire almeno il 50% della superficie del cartello).
CIRCOLARI
Circolare n. 30/2013 del 16/07/2013 -Oggetto: Segnaletica di sicurezza - D.lgs. n. 81/2008 e s.m.i., Allegato XXV - Prescrizioni generali. Uso e rispondenza dei pittogrammi con la norma UNI EN ISO 7010:2012 - Chiarimenti.
Richiami all’Allegato XXV, punto 3:
- ALL. XXIV, punto 12 - ALL. XXV, punto 1.1 - ALL. XXV, punto 1.3 - ALL. XXVII, punto 4
Richiami all’Allegato XXV:
- Art. 163, co. 1 - Art. 163, co. 2 - ALL. XXIV, punto 1.1 - ALL. XXVI, punto 1
